一、回顾day1知识点
1、工业以太网特点
2、工业以太网与商业以太网区别
3、工业以太网交换机应用领域
4、工业以太网与总线区别
5、常见工业冗余技术及特点
二、产品详细参数介绍
1、非网管型与网管型区别
2、安装方式：卡轨式、机架式
3、类型：一体化、模块化、定制式
4、端口速率：百兆、千兆、万兆
5、端口类型：电口、光口（多模、单模）
6、端口数量：4、8、16、24……
7、温度：常温、宽温、宽温带保护涂层
8、电源：直流、交流、交直流
9、认证：轨交、电力、船舶
10、软件版本：基本版、增强版、专业版
2.1非网管型与网管型
1、非管理型
2、网管型
2.2安装方式
1、卡轨式
2、机架式
2.3类型

---

1、一体式
端口不可扩展，
2、模块化
端口可扩展，端口介质类型可根据实际选择，较灵活
2.4端口速率
百兆、千兆、万兆
2.5端口类型
1、电口
又称rj45口，双绞线
2、光口
光口分类：单模光口、多模光口
常见光口类型：sc、st、lc、fc、mtrj
2.6端口数量
常见端口数量：
2、4、8、16、24、48
2.7温度
常温：
0℃-40℃
宽温：
-40℃-75℃
2.8电源
交换机供电方式：
1、直流24v、48v
2、交流220v
3、交直流
2.9认证
常见行业认证
1、轨道交通：
 en50155-----轨道交通应用和用于轨道车辆的电子设备；
 en50121-4-----轨道交通应用、电磁兼容性、信号和电信设备的电磁辐射
和抗干扰；
 en50121-3-2-----轨道交通应用、电磁兼容性、轨道列车及设备。
2、智能交通：
 nema ts2-----为公路交通控制系统和所有机柜中的电子设备所设定环境
参数要求。
3、危险环境：
 class 1 div.2/atex zone 2-----针对用于潜在易爆气体环境中使用的所
有设备和保护系统所定义的要求。
4、近岸与海事：
 dnv/gl------定义设备可耐受温度、湿度、振动、emc和其它应力的能力
，以及该设备于不同海事环境等级中的适用性。
5、国网电科院
2.10软件版本
1、基本版（basic）
接近非网管型，具备常用的冗余协议，
2、增强版（enhanced）
3、专业版（professional）
三、赫思曼交换机产品介绍
1、入门级交换机
2、一体式交换机
3、模块化交换机
4、新产品交换机
5、mar1000系列交换机
6、mach100系列交换机

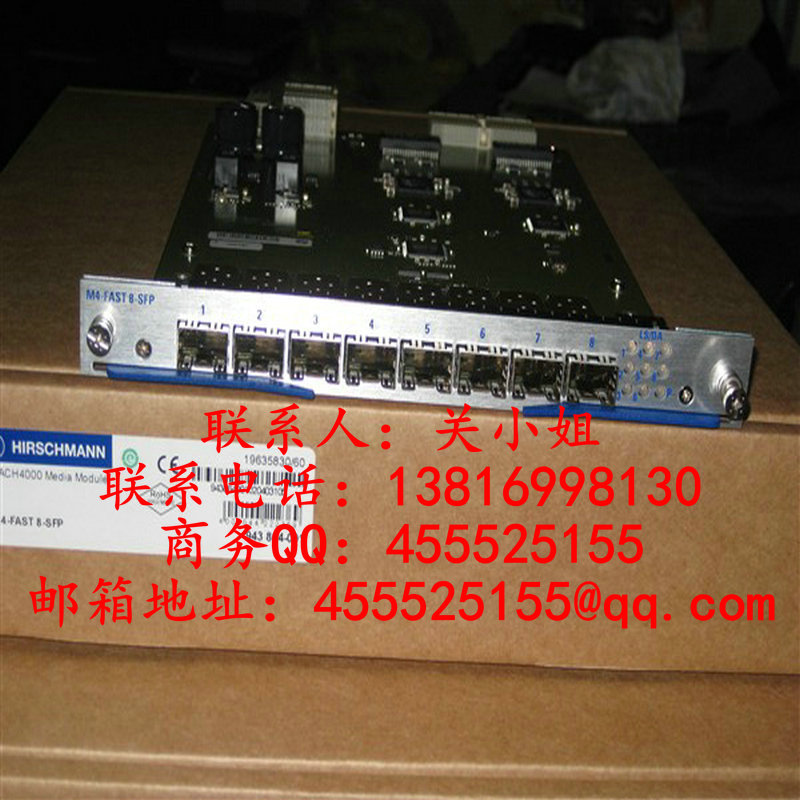

7、mach4000系列交换机
8、网管软件

---

rs20系列产品特点
产品特点：
1、网管型交换机
2、卡轨一体式交换机，方便安装
3、全百兆端口，最大支持25个端口
4、最大支持3个百兆光口
5、可选二层增强版或专业版
6、定位：应用在现场接入级可网管交换机
rs30系列产品特点
产品特点：
1、网管型交换机
2、卡轨一体式交换机，方便安装
3、千兆 百兆端口，最大支持26个端口
4、最大支持2个千兆光口 24个百兆光口
5、可选二层增强版或专业版
6、定位：应用在现场接入级可网管环网交
换机，千兆组环，百兆接入
rs40系列产品特点
1、可网管型交换机
2、卡轨一体式交换机，方便安装
3、全千兆端口
4、支持4个千兆光电复用口
5、最多支持9个千兆端口
6、软件版本可选二层增强版或专业版
7、定位：环网耦合节点交换机，接入设备
千兆带宽需求
ms20系列产品特点
产品特点：
1、网管型交换机
2、卡轨式模块化交换机，方便安装
3、全百兆端口，最大支持24个端口
4、可选二层增强版或专业版
5、定位：应用在现场接入级可网管交换机
，以便扩展
ms30系列产品特点
产品特点：
1、网管型交换机
2、卡轨式模块化交换机，方便安装
3、千兆 百兆端口，最大支持22个端口
4、最大支持2个千兆光口 20个百兆光口
5、可选二层增强版或专业版
6、定位：应用在现场接入级可网管环网交
换机，千兆组环，百兆接入，便于扩展
powermice系列产品特点
产品特点：
1、网管型交换机
2、卡轨式模块化交换机，方便安装
3、千兆 百兆端口，最大支持28个端口
4、最大支持4个千兆光口 24个百兆光口
5、可选三层增强版或专业版
6、定位：应用在现场可网管环网节点或耦
合节点交换机，千兆组环，百兆接入，有
跨网段通信需求，端口便于扩展
mice – 模块化工业以太网交换机

---

• 5种产品:
– ms20-08: 2 个快速以太网插槽支持最多 8 个端口
– ms30-08: 2 个千兆端口 2 个快速以太网插槽支持最多 10个端口
– ms20-16: 4 个快速以太网插槽支持 16 个快速以太网端口
扩展底板可最多扩展到 24个快速以太网端口
– ms30-16: 2 个千兆端口 4个快速以太网插槽支持 16个端口
扩展底板可最多扩展到 24个快速以太网端口
– ms4128 (powermice): 4个千兆端口 4个快速以太网插槽支持 16
个端口
扩展底板可最多扩展到 24个快速以太网端口
– 交换核心位于底板上
• 电源模块
– led 显示
– rs232 管理接口
– usb 外部存储适配器
– dip 开关设置交换机功能（环网、环网端口、冗余网络耦合）
卡轨可网管openrail、mice系列
 安装方便
导轨方式安装
支持即插即用 (自动极性转换, 自动交叉, 等等.)
 高的网络弹性
宽工作温度范围 0° - 60°c （eec: -40°c- 70°c)
冗余供电
牢固的重负载设计
无风扇散热
高平均无故障时间（mtbf ，基于mil-hdbk 217f）
防护等级ip20
 简单的功能诊断
带故障信号点，可接入plc做远程故障诊断 (max. 1 a)
支持snmp、web、cli（命令行模式）、hivision等
网络管理功能
 工业认证
ce, fcc, ul, cul, gl, substation, etc.
mar1000系列特点
机架式
有三层可选（1040系列）
无风扇
网管型
ip30
支持宽温
24个百兆口，4个千兆口
全千兆 16个千兆口

客户定制化，端口类型任意搭配

---

赫思曼（hirschmann、赫斯曼）rs20系列交换机：

·可提供4个、8个、9个、16个和24个10/100mbps端口。
·多种软件版本可供选择：非网管型（u）、网管基础版（b）、网管增强版（e）以及网管专业版（p）。
·光纤端口为多模或单模形式。
·双电源输入和故障信号触点。
·用于备份/恢复配置以及故障设备快速更换的usb端口。
·0℃至 60℃的标志温度范围（另外提供-40℃至 70℃的扩展温度范围和保护涂层）
·完全网管型（支持web、snmp和通过串口连接的cli）-vlan、igmp snooping(组播过滤）、端口镜像、端口控制、端口安全性、链路报警、广播限制器、数据流量诊断、环冗余等。
常用型号：
全电口
rs20-0400t1t1sdaehc         （4×rj45,0℃至 60℃标准温度，网管增强型）
rs20-0400t1t1sdaphc         （4×rj45,0℃至 60℃标准温度，网管专业版）
rs20-0800t1t1sdaehc         （8×rj45,0℃至 60℃标准温度，网管增强型）
rs20-0800t1t1sdaphc         （8×rj45,0℃至 60℃标准温度，网管专业版）
rs20-1600t1t1sdaehc         （16×rj45,0℃至 60℃标准温度，网管增强型）
rs20-1600t1t1sdaphc         （16×rj45,0℃至 60℃标准温度，网管专业版）
rs20-2400t1t1sdaehc         （24×rj45,0℃至 60℃标准温度，网管增强型）
rs20-2400t1t1sdaphc         （24×rj45,0℃至 60℃标准温度，网管专业版）
多模光纤
rs20-0400m2t1sdaehc         （3×rj45 1×sc,0℃至 60℃标准温度，网管增强型）
rs20-0400m2t1sdaphc         （3×rj45 1×sc,0℃至 60℃标准温度，网管专业版）
rs20-0400m2m2sdaehc         （2×rj45 2×sc,0℃至 60℃标准温度，网管增强型）
rs20-0400m2m2sdaphc         （2×rj45 2×sc,0℃至 60℃标准温度，网管专业版）
rs20-0800m2m2sdaehc         （6×rj45 2×sc,0℃至 60℃标准温度，网管增强型）
rs20-0800m2m2sdaphc         （6×rj45 2×sc,0℃至 60℃标准温度，网管专业版）
rs20-0800m4m4sdaehc         （6×rj45 2×st,0℃至 60℃标准温度，网管增强型）
rs20-0800m4m4sdaphc         （6×rj45 2×st,0℃至 60℃标准温度，网管专业版）
rs20-1600m2t1sdaehc         （15×rj45 1×sc,0℃至 60℃标准温度，网管增强型）
rs20-1600m2t1sdaphc         （15×rj45 1×sc,0℃至 60℃标准温度，网管专业版）
rs20-1600m2m2sdaehc         （14×rj45 2×sc,0℃至 60℃标准温度，网管增强型）
rs20-1600m2m2sdaphc         （14×rj45 2×sc,0℃至 60℃标准温度，网管专业版）
rs20-2400m2m2sdaehc         （22×rj45 2×sc,0℃至 60℃标准温度，网管增强型）
rs20-2400m2m2sdaphc         （22×rj45 2×sc,0℃至 60℃标准温度，网管专业版）
单模光纤
rs20-0400s2t1sdaehc         （3×rj45 1×sc,0℃至 60℃标准温度，网管增强型）
rs20-0400s2t1sdaphc         （3×rj45 1×sc,0℃至 60℃标准温度，网管专业版）
rs20-0400s2s2sdaehc         （2×rj45 2×sc,0℃至 60℃标准温度，网管增强型）
rs20-0400s2s2sdaphc         （2×rj45 2×sc,0℃至 60℃标准温度，网管专业版）
rs20-0800s2s2sdaehc         （6×rj45 2×sc,0℃至 60℃标准温度，网管增强型）
rs20-0800s2s2sdaphc         （6×rj45 2×sc,0℃至 60℃标准温度，网管专业版）
rs20-1600s2s2sdaehc         （14×rj45 2×sc,0℃至 60℃标准温度，网管增强型）
rs20-1600s2s2sdaphc         （14×rj45 2×sc,0℃至 60℃标准温度，网管专业版）
rs20-2400s2s2sdaehc         （22×rj45 2×sc,0℃至 60℃标准温度，网管增强型）
rs20-2400s2s2sdaphc         （22×rj45 2×sc,0℃至 60℃标准温度，网管专业版）

赫思曼（hirschmann、赫斯曼）ms4128-l2p系列交换机：
·4个100mbps插槽形式。（使用mb-2t可扩展到6插槽）。另外配置有一个1000mbps插槽。
·可通过双绞线或光纤进行上联，上联的1000mbps或100mbps的sfp端口支持多模或单模光纤。
·端口最多有16个10/100mbps和4个1000mbps。使用mb-2t端口最多可达24个10/100mbps。
·模块化设计，所有端口的都通过介质模块来实现，灵活组合。
·软件版本为2层网管专业版（l2p）。
·双电源输入和故障信号触点。
·用于备份/恢复配置以及故障设备快速更换的usb端口。
·0℃至 60℃的标志温度范围
·完全网管型（支持web、snmp和通过串口连接的cli）-vlan、igmp snooping（组播过滤）、端口镜像、端口控制、端口安全性、链路报警、广播限制器、数据流量诊断、环冗余等。
